概述：

1：HRD-NH3-1000S氨气在线监测系统（氨逃逸）于2026年2月取得中环协（北京）认证中心的环境保护产品认证证书；并于2025年取得中国环境监测总站的检测报告。

2：HRD-NH3-1000S符合最新国标HJ212-2025协议，同时兼容HJ212-2017协议，同时满足动态管控需求。

一、工作原理

  可调谐半导体激光吸收光谱技术（TDLAS）本质上是一种光谱吸收分析技术，利用了气体分子对特定波长激光的选择性吸收特点，分析激光吸收光强的变化获得气体的浓度。它和传统红外光谱吸收技术的不同之处在于：半导体激光光谱宽度远小于气体吸收谱线的宽度。因此：半导体激光吸收光谱技术是一种高分辨率的光谱吸收技术。本技术还可以测量NH3/HCL/HF/CO等。

二、系统特点

HRD-NH3-1000S在线气体分析仪系统主要特点如下：

① 采用高温热湿抽取法，不受现场安装条件限制，适用性广，使用和维护简单。

②采用TDLAS的高分辨率光谱技术，测量时不瘦其他其他干扰，可有限降低粉尘或背景气体的干扰，这一特性和其他的分析方法有明显的优势。

③系统具有相应速度快，灵敏度高的优点。实际应用中其分辨率0.1ppm ，满足工业系统的控制需求。

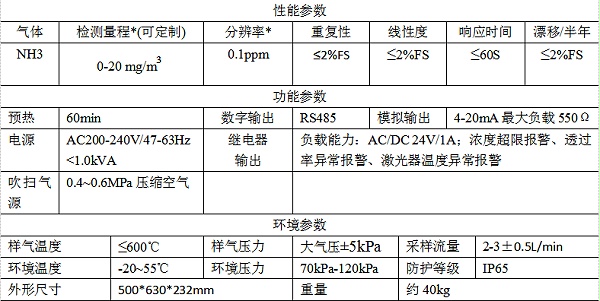

三、主要技术参数

四、系统安装

⒈安装点的选择根据工业过程要求而定

▲取样点可以参考HJ1405-2024；HJ75-2017标准等。

▲应选择在直管道上，不应该在弯头或变径处。

⒉系统预装法兰的焊接

★在工艺管道上开孔，开孔尺寸80mm，将预装法兰套件焊接在工艺管道上，焊接的时候注意法兰固定孔的方向。

★本系统安装于管道的侧壁，预装法兰套件应该略向上倾斜5-10度，避免管道内液体进口系统，如果现场水汽过大，倾斜角可以向上15-45度。

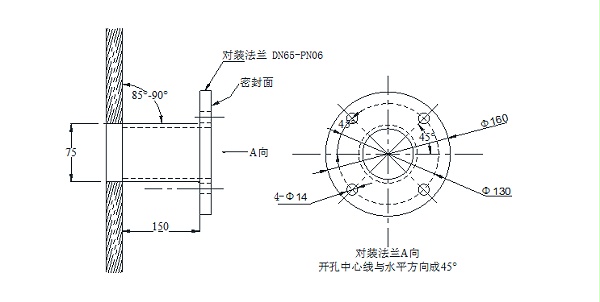

安装法兰示意图如下：

⒊系统安装

  将探杆旋入系统后部法兰上的对用螺纹孔，然后将法兰通过4个M12的不锈钢螺栓固定在预装法兰上，固定时注意在安装法兰和对装法兰之间必须有密封垫圈，防止采样时出现泄漏影响烟气的真实值。
